Mensagem por Morato em 12/11/2013, 10:33

Ola aqui é o Morato trazendo um tutorial de Iluminaçao.

IDEIA:  transformar lanterna traseira da RD em leds para melhor iluminação e maior durabilidade. antes de iniciar quero deixar claro que este nao foi os passos reais pois precisei alterar a placa porem o esquema eletrico e o resultado final sao estes.

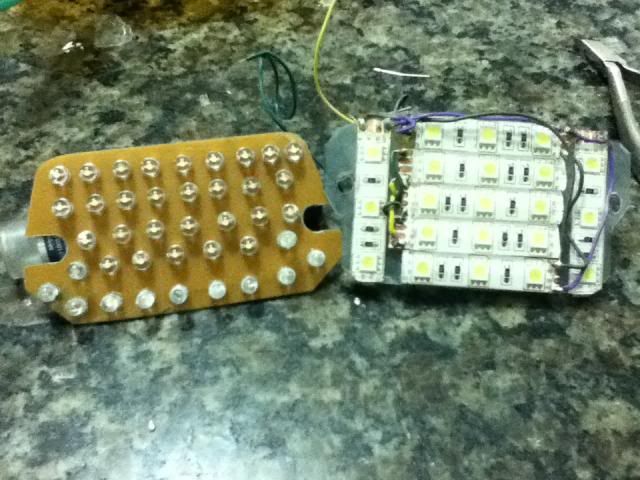

A primeira foto é mostrando a placa que fiz de fitas em led(direita), nao gostei por ser de baixa potencia e poucos leds marcando muito.

Lantrerna traseira em LED  Tuto12_zps1e98a08a

vou postar o esquema elétrico aqui representado por 20 led pra economizar espaço, dica do site:  ledcalculator.net
Lantrerna traseira em LED  Tuto16_zps82e4fd11

1- recorte um papel para saber o formato do corte na placa.. apos risque a placa e corte (placa de fenolite) a minha nao é furada mas é altamente recomendável para melhor alinhamento.
Lantrerna traseira em LED  Tuto2_zps5568fad9


placa de fenolite furando..
Lantrerna traseira em LED  Tuto1_zpsaaeeb404

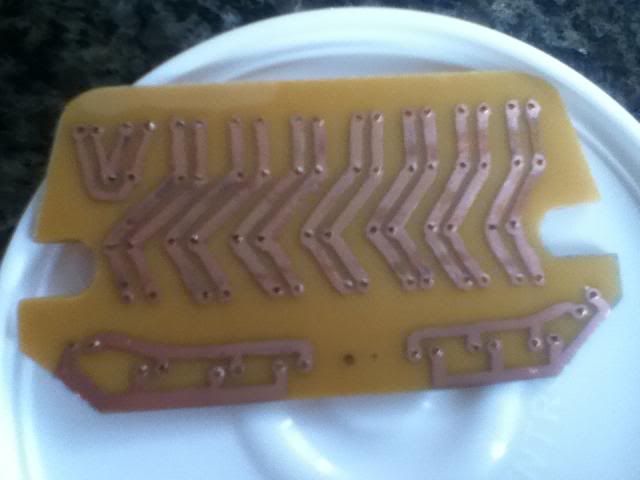

trilhas corroidas no percloreto..
Lantrerna traseira em LED  Tuto4_zpse9f9c3b1

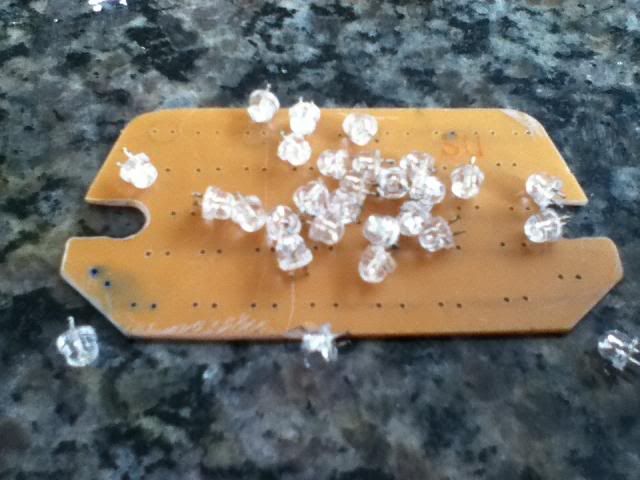

leds prontos para serem fixados...
Lantrerna traseira em LED  Tuto6_zpse0d4eaef

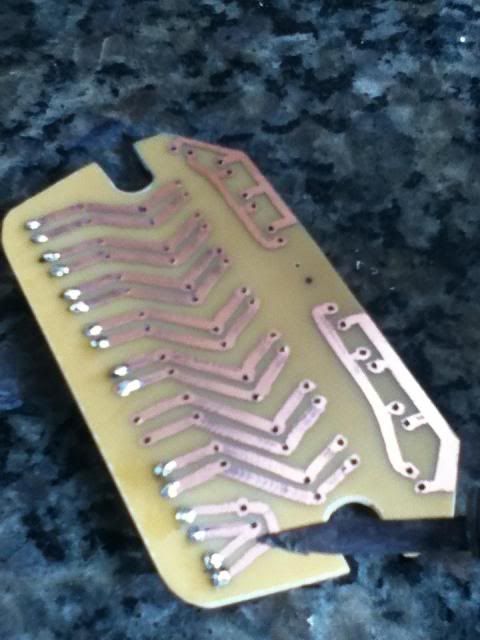

colocando e soldando os primeiros leds
Lantrerna traseira em LED  Tuto8_zps741d2566

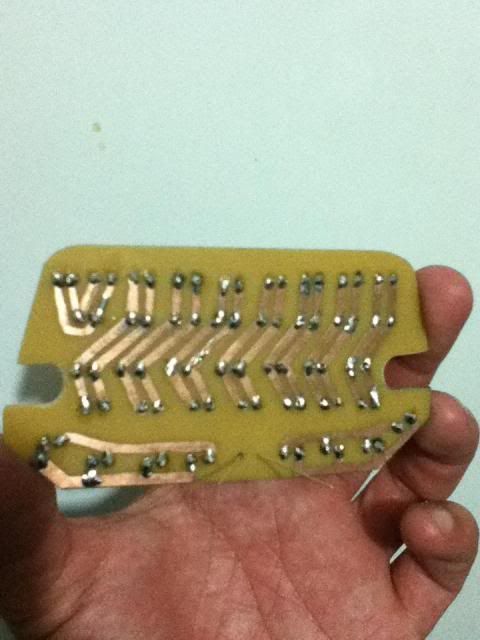

Lantrerna traseira em LED  Tuto11_zps8f45f1b6

Lantrerna traseira em LED  Tuto7_zpsb0fd815f

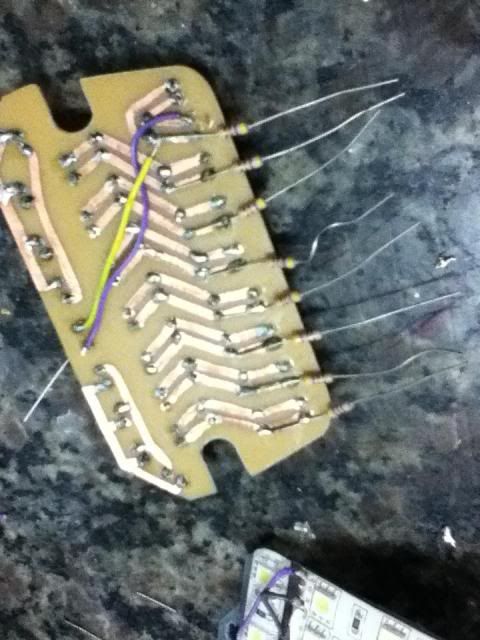

colocando os resistores..
Lantrerna traseira em LED  Tuto14_zps1fe9b2a7

pronto fixados os leds.
Lantrerna traseira em LED  Tuto10_zps1729d79b

ja com os leds vamos ver se cabe na lanterna..
Lantrerna traseira em LED  Tuto15_zps2dba2a5e


primeiro teste na bancada..


teste final na moto com estrobo..
Morato
Morato

Mensagens : 71
Data de inscrição : 06/07/2013

Voltar ao Topo Ir em baixo

Lantrerna traseira em LED  Empty Re: Lantrerna traseira em LED

Mensagem por Magrão tk em 13/11/2013, 21:25

Ficou forte mesmo! Chegou a medir o consumo dessa comparando com a de lampada pra ver se dá muita diferença?
Magrão tk
Magrão tk
Admin

Mensagens : 22
Data de inscrição : 08/07/2013
Idade : 39
Localização : Taquari - RS

Voltar ao Topo Ir em baixo

Lantrerna traseira em LED  Empty Re: Lantrerna traseira em LED

Mensagem por Morato em 16/11/2013, 09:50

ficou com 1,2ah de consumo na luminosidade total com circuito strobo, sem strobo fica em torno de 1ah. bem mais economico que a lampada original.. e com muito mais luz..
